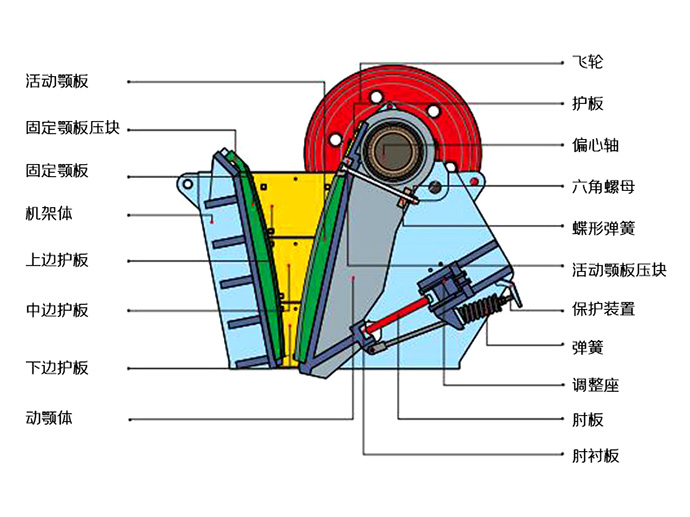

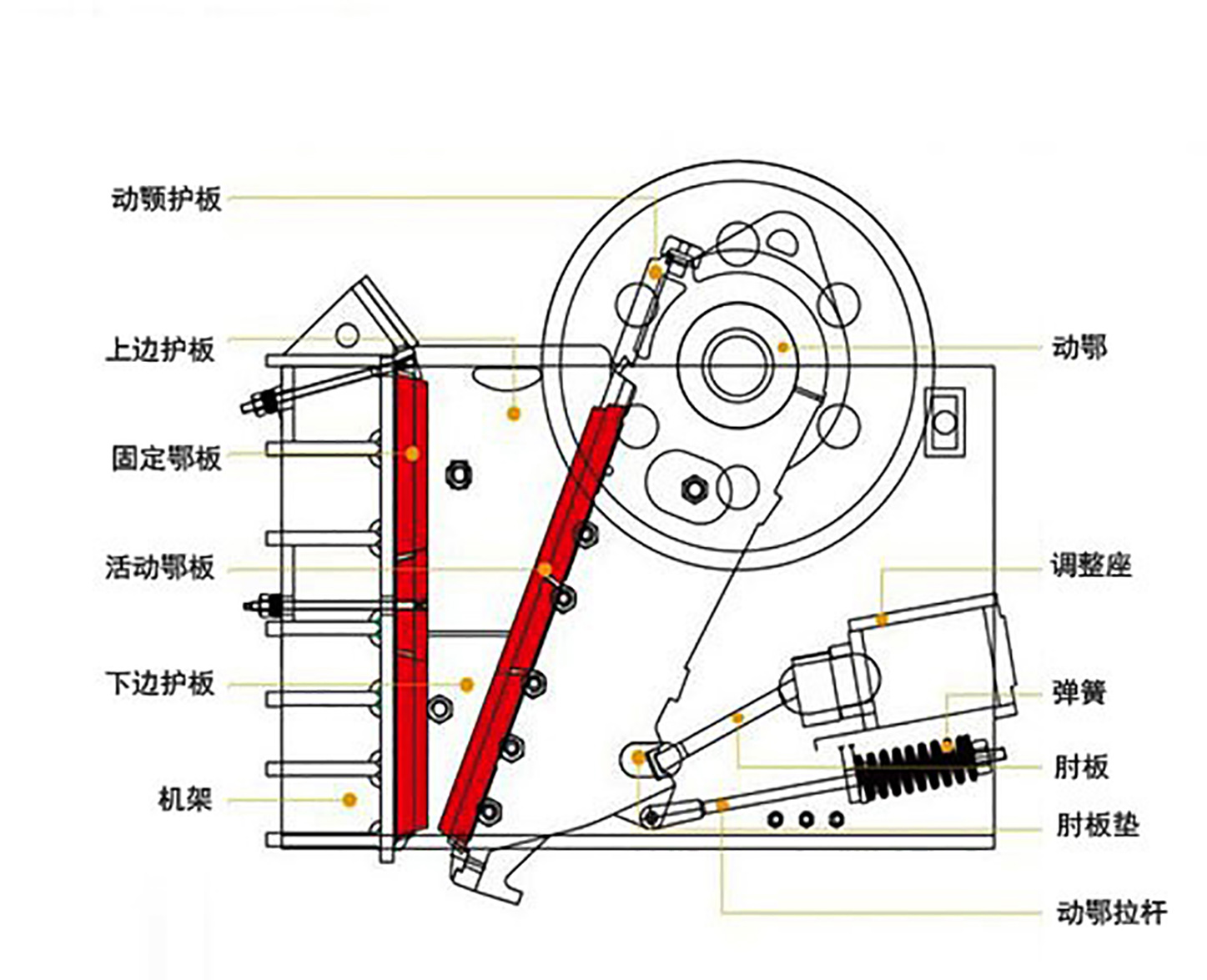

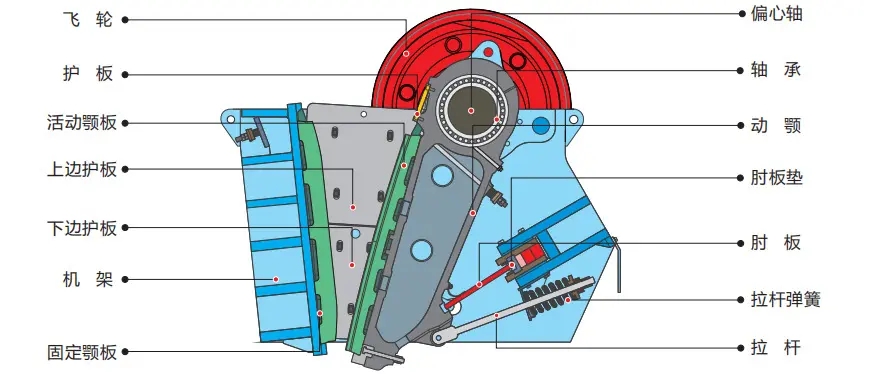

颚式破碎机示意图
颚式破碎机俗称颚破，又名老虎口。由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的最高抗压强度为320Mpa。
国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。颚式破碎机机架占整机质量的比例很大(铸造机架占50%，焊接机架占30%)。国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。颚式破碎机采用焊接机架是发展方向。国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋
近几年来，随着露天矿开采比重的增加，以及大型电铲(挖掘机)、大型矿用汽车的采用，而露天矿运往碎矿车间的矿石块度达到1.5~2.0米;同时，由于原矿石的品位日趋降低，要想保持选矿厂原有的生产能力，就得大大增加原矿石的开采量和碎矿量，因此颚式破碎机正在向大型的方向发展。目前，国外制造的最大规格的颚式破碎机是：3000×2100毫米(简摆)，给矿块度为1800毫米，生产能力为1100吨/台·时;2100×1670毫米(复摆)，排矿口为355毫米时，其生产能力为3000吨/台·时。
随着耐冲击的大型滚动轴承的出现，国内外有采用复摆颚式破碎机代替简摆破碎机的趋势，这是因为在条件相当的情况下，前者较后者生产能力提高30%;在两者生产能力相同时，前者比后者重量减轻20%~30%。但是，复摆颚式破碎机的结构方面还存在某些问题，尚待研究改进。
应当看到，近年来由于我国大型滚动轴承材质的提高，以及井下粗碎设备的需要，复摆颚式破碎机也有向大型方向发展的趋势，目前正在试制900×1200复摆破碎机。随着设备规格的大型化，一般颚式破碎机的调整装置和保险装置必然要采用新的机构。因此，当前颚式破碎机发展的另一个趋势，就是排矿口大小采用液压调整机构，不仅简便迅速，并在工作中随时可以根据需要进行调整;同时，机器的超负荷的保险装置也是采用液压机构，以达到安全可靠，亦不损坏推力板，而且故障排除后，机器立即恢复工作。国内外都在大力发展这种液压颚式破碎机。我国已经生产900×1200液压简摆颚式破碎机，并在莱芜铁矿和罗茨铁矿投入生产使用。生产实践证明，液压颚式破碎机的保险机构和调整机构，达到了安全保险和调整方便的目的，情况良好，深受岗位工人的欢迎。
在提高颚式破碎机的破碎效率方面，除了在原有设备的结构上作局部改进，如，增加破碎腔高度，提高生产能力;减小排矿口，增大破碎比;增加动颚摆动速度，以提高设备生产能力和改进产品质量以外，目前，各国都在研试新型结构的破碎机，如，冲击颚式破碎机，双动颚的颚式破碎机和液压传动的颚式破碎机等。

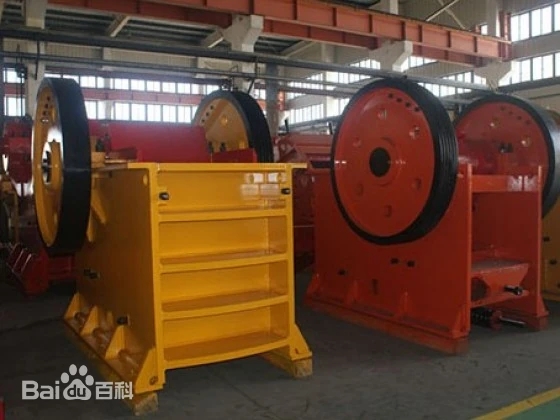

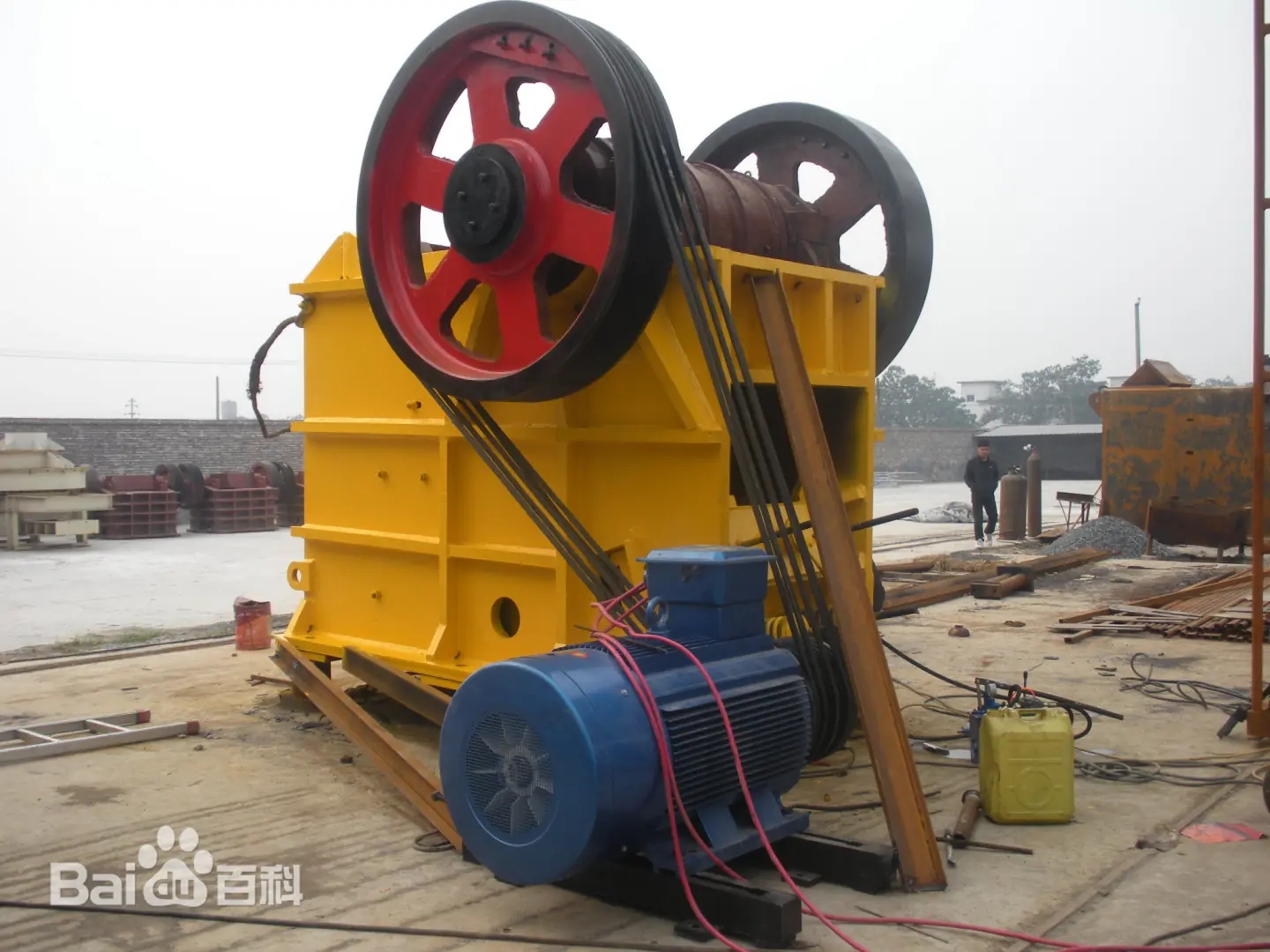

颚式破碎机部分机型示意图
