旋回破碎机示意图
旋回破碎机即立式复合式破碎机，又称为复合破碎机，是破碎生产线和制砂生产线的机械。
装有破碎锥的主轴的上端支承在横梁中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。旋回式破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险; 第二种是采用液压方式的液压旋回破碎机，其主轴坐落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物(铁器、木块等)，以实现保险。
旋回破碎机和菌状圆锥破碎机都是圆锥破碎机的一种。旋回破碎机是粗碎机，与颚式破碎机相比较，其优点是破碎过程是沿着圆环形破碎腔内连续进行，因此生产率较高，电耗低.工作平稳。适于破碎片状物料。从成品粒度分布曲线可见.成品粒度组成中，超过出料口宽度的物料粒度比颚式破碎机的小，数量也少，粒度比较均匀。此外，原始物料可以从运输工具直接倒入进料口，无需设置喂料机。旋回破碎机的缺点是：构造复杂.价格较高;检修比较困难，修理费用大;机身较高，使厂房，基础等构筑物的费用增大。
旋回破碎机适宜于生产量较大的工厂和采料场中使用。根据经验，如果选型时，一台颚式破碎机能满足生产要求，则用颚式;如果需要两台颚式，则应考虑选用一台旋回破碎机。

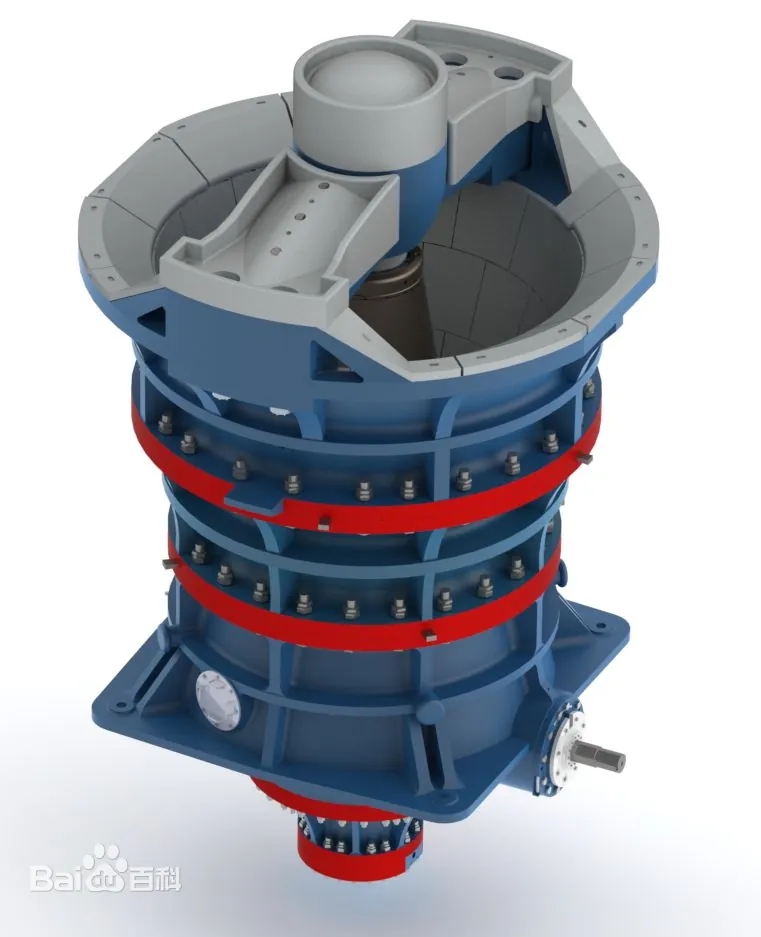

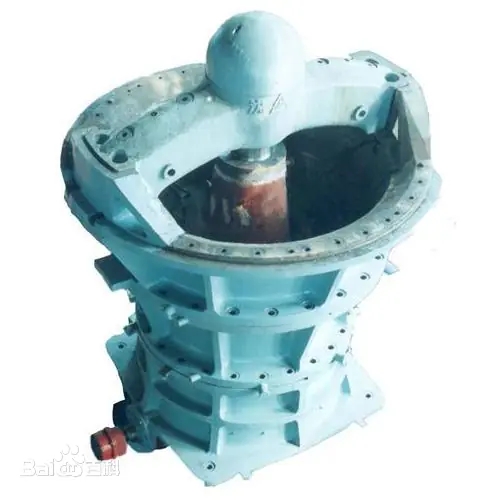

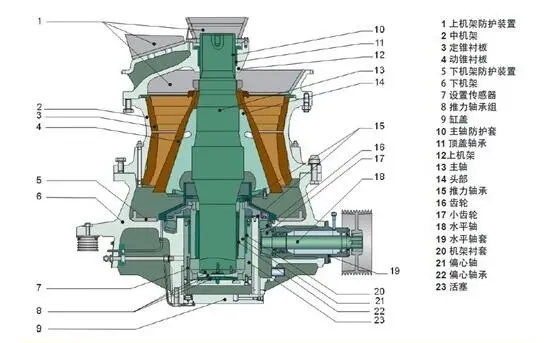

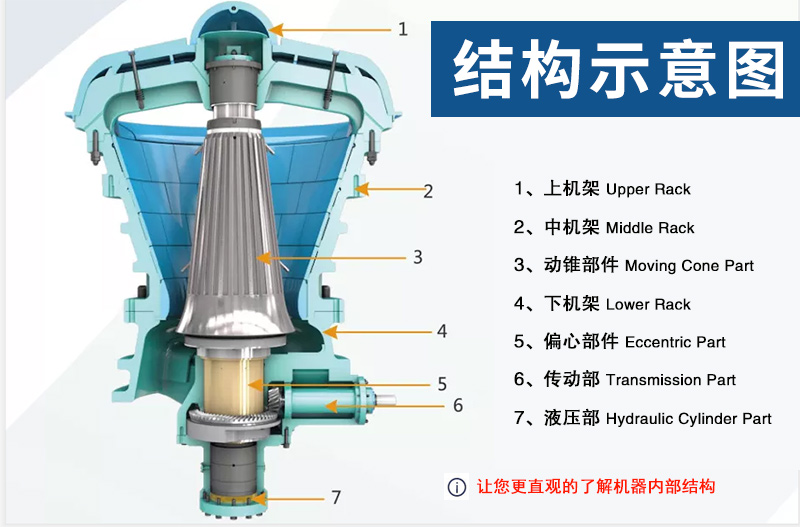

旋回破碎机部分机型示意图：
